鋼 SCM440 精密ロックナット YSシリーズ (ベアリング固定用ナット)(YSR /半径方向締め)

■特長
・YSRロックナットは、ラジアル方向(半径方向)の3箇所から軸を締め付ける方式になっています。

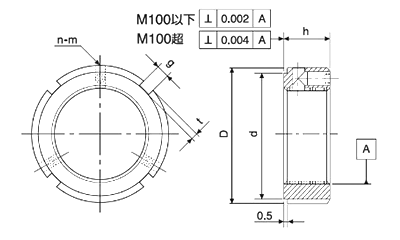

・このロックナットの厚み(h)は他のタイプより薄いため狭いスペースで使用することが可能です。

■用途
・工作機械主軸用ベアリングの締付ナット
・ボールスクリュウ支援用ベアリングの締付ナット
・特に精度を必要とするところ
・あるいは調整時間を短縮したいところの締付ナットなど

■取付・取外し方法
・取付は、雄ねじを清掃後ロックナットをセットします。
・緩み防止のためナットについている3ヶの緩み止めセットスクリュウを0.5～1回緩めます。
・その後最初のセットスクリュウを軽く止まるまで締め、次に2ヶ目、3ヶ目のスクリュウを順次指定の締付けトルクで増し締めを行い、最初のセットスクリュウも同じ指定トルクにて締付けて取付け完了となります。
・取外しは3ヶのセットスクリュウを充分に緩めます。この時点ではまだセットスクリュウの先にあるロッキングメタルがねじ部にかみ合った状態ですので、側面からハンマー等で軽く叩いてロッキングメタルが自由になったことを確認しておいてロックナットを緩めてください。
