商品説明
■特長

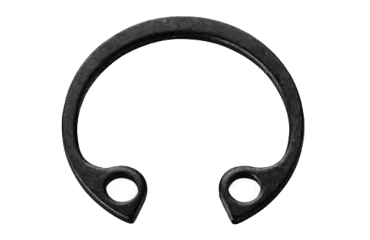

軸や軸受けに円周溝を切り、スラスト方向から挿入し保持部品を止めるリング状の止め輪です。

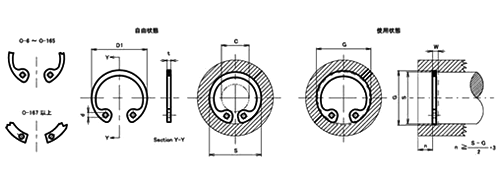

穴用は穴に円周溝を切り、商品の呼びサイズはパイプ穴径が商品サイズ名です。
軸用は軸部に円周溝を切り、商品の呼びサイズは軸の外径が商品サイズ名です。
着脱には専用工具（プライヤー）が必要で、穴用は握ると輪が小さく、軸用は握ると大きくなります。（工具も扱っております）
■止め輪で、スラスト方向（軸部に対して１８０度の方向）から挿入する商品種類。
穴用Ｃ形止め輪、軸用Ｃ形止め輪、丸Ｓ形止め輪、丸Ｒ形止め輪、ベベル形止め輪、同心止め輪
■止め輪で、ラジアル方向（軸部に対して９０度の方向）から挿入する商品種類。
Ｅ形止め輪、弓Ｅ形止め輪、クリセント形止め輪、 Ｕ形止め輪、Ｋ形止め輪
■止め輪を止める軸部に溝を切る必要の無い商品。
グリップ形止め輪
■板ナットで軸部に溝を切らずに使用でき、スラスト方向から挿入する商品種類。
プッシュナット軸用、 プッシュナット穴用、 ＣＳ形止め輪、ＣＲ形止め輪、フラットプッシュナット、キャップナットＦ形、キャップナットＤ形、Ｐ形スピードナット。
■用語解説
スラスト方向とは---軸部に対して１８０度の方向のこと
ラジアル方向とは---軸部に対して９０度の方向のこと
スタックとは---止め輪などの製品で、棒状に整列させ、テープで貼り付けた梱包のこと
ラグとは---Ｃ形止め輪等の小穴が開いた突起部分のこと
リム幅とは---止め輪の円周の幅部分
スラスト荷重とは---止め輪又は軸部が破損、又は外れるまでの荷重のこと。
|
